BZ41H夾套保溫閘閥
川滬首頁 >> 閘閥 >> BZ41H夾套保溫閘閥
一、BZ41H夾套保溫閘閥 產品概述
|
上海川滬閥門有限公司生產的夾套保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。 |
二、BZ41H夾套保溫閘閥 產品型號和圖片
 |

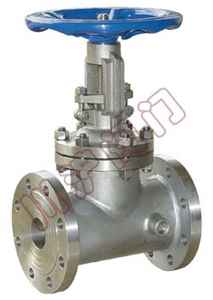

BZ41H夾套保溫閘閥 |
三、BZ41H夾套保溫閘閥 主要零件材料
| 零件材料 | 材料 | ||
| 名稱 | BZ41Y-16I-25I-40I | BZ41Y-16I-25I-40I | BZ41Y-16I-25I-40I |
| 閥體、閥造 | 鉻鉬鋼 | ||
| 閥板 | 合金鋼+硬質合金 | 鉻鎳鈦鋼 | 鉻鎳鉬鈦鋼 |
| 閥桿 | 合金鋼 | ||
| 閥桿螺母 | 鋁鐵青銅 | ||
| 手輪 | 灰鑄鐵、可鍛鑄鐵 | ||
四、BZ41H夾套保溫閘閥 外形尺寸圖
 |
BZ41H夾套保溫閘閥外形尺寸圖 |
五、BZ41H夾套保溫閘閥 外形連接尺寸
| 公稱通徑 DN | 主要外形和尺寸連接尺寸 | WT | |||||||||
| L | L1 | D | D1 | D2 | b | Z-φd | H | D0 | |||
| BZ41H-16C BZ41W-16P BZ61W-16R | |||||||||||
| 40 | 200 | 70 | 160 | 125 | 100 | 18 | 4-18 | 310 | 200 | 49 | |
| 50 | 250 | 80 | 180 | 145 | 120 | 18 | 4-18 | 358 | 240 | 54 | |
| 65 | 270 | 90 | 195 | 160 | 135 | 20 | 8-18 | 373 | 240 | 81 | |
| 80 | 280 | 100 | 215 | 180 | 155 | 20 | 8-18 | 435 | 280 | 100 | |
| 100 | 300 | 100 | 245 | 210 | 185 | 22 | 8-18 | 500 | 300 | 120 | |
| 125 | 325 | 110 | 280 | 240 | 210 | 24 | 8-23 | 614 | 320 | 210 | |
| 150 | 350 | 120 | 335 | 295 | 265 | 26 | 12-23 | 674 | 360 | 260 | |
| 200 | 400 | 130 | 405 | 355 | 320 | 30 | 12-25 | 818 | 400 | 300 | |
| 250 | 450 | 140 | 460 | 410 | 375 | 30 | 12-25 | 969 | 450 | 400 | |
| 300 | 500 | 160 | 520 | 470 | 435 | 34 | 16-25 | 1145 | 560 | 490 | |
| BZ41H-25 BZ41W-25P BZ61W-25 | |||||||||||
| 40 | 200 | 70 | 160 | 125 | 100 | 20 | 4-18 | 358 | 240 | 52 | |
| 50 | 250 | 80 | 180 | 145 | 120 | 22 | 8-18 | 373 | 240 | 56 | |
| 65 | 270 | 90 | 195 | 160 | 135 | 22 | 8-18 | 435 | 280 | 86 | |
| 80 | 280 | 100 | 230 | 190 | 160 | 24 | 8-18 | 500 | 300 | 105 | |
| 100 | 300 | 100 | 270 | 220 | 188 | 28 | 8-15 | 614 | 320 | 170 | |
| 125 | 325 | 110 | 300 | 250 | 218 | 30 | 8-25 | 674 | 360 | 245 | |
| 150 | 350 | 120 | 360 | 310 | 278 | 34 | 12-25 | 818 | 400 | 270 | |
| 200 | 400 | 130 | 425 | 370 | 332 | 36 | 12-30 | 969 | 450 | 380 | |
| 250 | 450 | 140 | 485 | 430 | 390 | 40 | 12-30 | 1145 | 560 | 535 | |
| 300 | 500 | 160 | 550 | 490 | 448 | 44 | 16-34 | 1145 | 640 | 546 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
