調節閥系列
一、氣動暗桿刀型閘閥 產品概述
|
上海川滬閥門有限公司生產的氣動暗桿刀型閘閥由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。產品特點：1.氣動暗桿式刀形閘閥是閘閥的新品種 ，體積小，重量輕，輕型節材，是污水、煤漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等待業中的理想產品。 2.氣動暗桿式刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。 3.氣動暗桿式刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。 4.氣動暗桿式刀形閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。 |
二、氣動暗桿刀型閘閥 產品型號和圖片
 |
氣動暗桿刀型閘閥 DMZ673H |
三、氣動暗桿刀型閘閥 性能規范
| 公稱壓力PN（MPa) | 試驗壓力（MPa) | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|
| 殼體 | 密封 | |||
| 0.6 | 0.9 | 0.66 | 紙漿、污水、煤漿、灰、渣水混和物 | ≤100℃ |
| 1.0 | 1.5 | 1.1 | ||
| 1.6 | 2.4 | 1.66 | ||

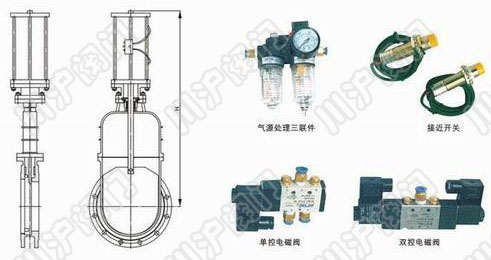

四、氣動暗桿刀型閘閥 外形尺寸圖
 |
氣動暗桿刀型閘閥 外形尺寸圖 |
五、氣動暗桿刀型閘閥 外形連接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
| 400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
| 450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
| 500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
| 600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
| 700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
| 800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
| 900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
| 1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
| 1200 | 254 | 1485 | 1390 | 1325 | 3450 | 32-M48 | 800 |
六、氣動暗桿刀型閘閥 安裝注意事項
暗桿氣動刀形閘閥,暗桿刀形閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
暗桿氣動刀形閘閥的安裝使用
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓,要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
