HC44X橡膠瓣止回閥
川滬首頁 >> 止回閥 >> HC44X橡膠瓣止回閥
一、HC44X橡膠瓣止回閥 產品概述
|
上海川滬閥門有限公司專業生產的HC44X橡膠瓣止回閥，主要用于給排水系統、石油、化工等工業部門的管道泵出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減小水錘壓力。閥瓣采用丁腈耐油橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。而且，因為采用橡膠瓣來密封，關閉時沒有什么噪聲。 |
二、HC44X橡膠瓣止回閥 產品型號和圖片
 |

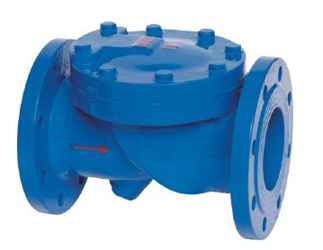

HC44X橡膠瓣止回閥 |
三、HC44X橡膠瓣止回閥 應用規范
| 公稱壓力 (MPa) |
試驗壓力(MPa) | 適用溫度 | 適用介質 | ||||
| 殼體 | 密封 | ℃ | |||||
| 1.0 | 1.5 | 1.1 | < 80 | 清水、油品 | |||
| 1.6 | 2.4 | 1.76 | |||||
| 2.5 | 3.75 | 2.75 | |||||
主要零部件材料：閥體、閥蓋 |
閥瓣 | 彈簧 | |||||
| 灰鑄鐵、碳鋼 | 橡膠組合件 | 不銹鋼 | |||||
四、HC44X橡膠瓣止回閥 外形尺寸圖
 |

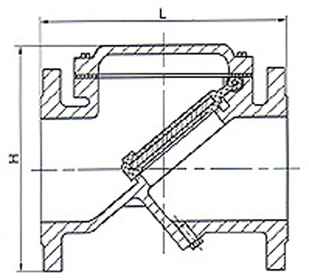

HC44X橡膠瓣止回閥外形尺寸圖 |
五、HC44X橡膠瓣止回閥 外形連接尺寸
| 公稱通徑 | L | H |
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
