HH44X微阻緩閉止回閥
川滬首頁 >> 止回閥 >> HH44X微阻緩閉止回閥
一、HH44X微阻緩閉止回閥 產品概述
|
上海川滬閥門有限公司專業生產的HH44X微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。HH44X微阻緩閉止回閥具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。 |
二、HH44X微阻緩閉止回閥 產品型號和圖片
 |
HH44X微阻緩閉止回閥 |
三、HH44X微阻緩閉止回閥 應用規范
| 型號 | HH44T-10~25 | HH44X-10~25 | HH44H-10~25 | |
| 工作壓力（MPa） | 1.0~2.5 | |||
| 適用溫度（℃） | ≤80 | |||
| 適用介質 | 水 | |||
| 材料 | 閥體、閥蓋 | 灰鑄鐵、碳鋼 | ||
| 閥瓣 | 橡膠組合件 | |||
| 閥軸 | 不銹鋼 | |||
四、HH44X微阻緩閉止回閥 外形尺寸圖
 |

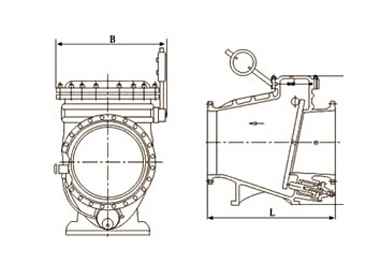

HH44X微阻緩閉止回閥外形尺寸圖 |
五、HH44X微阻緩閉止回閥 外形連接尺寸
| DN (mm) |
40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 |
| H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 |
| B | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
