川滬首頁 >> 電磁切斷閥 >> ZCM煤氣電磁閥

一、ZCM煤氣電磁閥產品概述

上海川滬閥門有限公司生產的ZCM煤氣電磁閥是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

工作原理：常閉型：
本閥DNl5—50系一次開閥的直動式低壓電磁閥，DN65—300系二次開閥的先導式電磁閥。直動式電磁閥在接受電信號后，電磁力直接將閥塞提起，介質流通；斷電后，電磁力消失，閥塞在自重和彈簧力作下下落，介質斷流。
常開型：閥門應用獨特的直動式結構，當給電磁頭的線圈通電時，位于線圈周圍的靜鐵芯組件便產生磁性，磁力克服閥桿組件重力和回位彈簧彈力后將動鐵芯連同閥桿組件向上吸起，從而使固連在閥桿組件上的閥盤與閥座緊密貼緊而密封，閥門關閉；斷電后，閥盤在回位彈簧及閥桿組件重力作用下恢復原位，閥門開啟，管道恢復正常通氣。

ZCM煤氣電磁閥

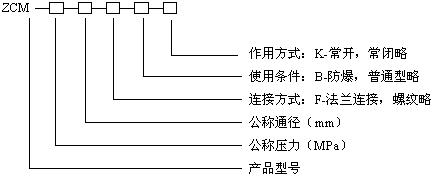

二、ZCM煤氣電磁閥型號編制

三、ZCM煤氣電磁閥主要技術參數

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
工作介質		煤氣、液化石油氣和天然氣
介質溫度℃		-20~80
環境溫度℃		-40~60
公稱壓力(MPa)		1.0
工作壓差(MPa)		0~0.03								0~0.1
安裝方式		垂直安裝
電源電壓		AC 220V其它規格可作特殊訂貨
工作電流(A)	直流	0.13			0.17			0.41			0.71			1.1
	交流	0.13			0.17			0.41			0.71			1.1
功率(VA)	直流	26			33			80			140			220
	交流	26			33			80			140			220
防爆標志		ExdIIBT4

四、ZCM煤氣電磁閥主要外形連接尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋		外形尺寸	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	210	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 -Φ18
65				390	290	185	145	118	20	3	4 Φ18
80				401	310	200	160	132	22	3	8 -Φ18
100				408	350	220	180	156	24	3	8 -Φ18
125				424	400	250	210	184	26	3	8 -Φ18
150				515	480	285	240	211	26	3	8 -Φ22
200				540	600	340	295	266	26	3	8-Φ22

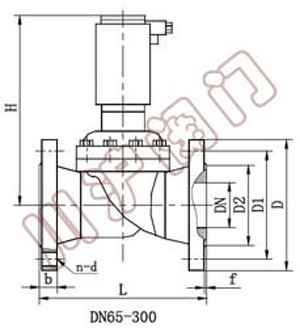

ZCM煤氣電磁閥外形尺寸圖

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
