一、ZCRB電磁緊急切斷閥 產品概述
上海川滬閥門有限公司生產的ZCRB系列電磁緊急切斷閥，適用于航天、船舶重工、石油化工、電力裝備、工業爐窯、鍋爐、燃氣管網、燃氣處理廠、加氣站、燃氣泄漏報警系統、安全保護系統、消防報警系統，用于城市或工廠易燃易爆介質管網安全保護，當發現事故隱患時快速切斷，及時制止惡性事故發生。電源電壓有24V或者220V可選。 |
 |
ZCRB電磁緊急切斷閥 |
二、ZCRB電磁緊急切斷閥 主要技術參數
原理結構：直動活塞型、先導活塞型 控制方式：常開時不通電；通電關閉，可手動打開
關閉速度：≤1秒
工作壓力：0-16bar
流體范圍：煤氣、天然氣、液化氣、沼氣、等氣體或燃油
流體溫度：-15~60℃
防爆等級： dⅡBT4、dⅡCT5
標準電壓：AC220V、DC24V (其它可特制)
電氣連接：三芯防爆電纜引線
三、ZCRB電磁緊急切斷閥 性能特點
蝶式活塞 防腐耐磨 單環密封 防止泄漏
導向設置 消除故障 瞬間通電 快速切斷
自保持開 手動復位 特制線圈 超長壽命
四、ZCRB電磁緊急切斷閥規格參數及安裝尺寸
| 通徑DN （mm） | 閥體 材質 |
工作壓力 （bar） |
Kv值 （m3/h） |
內螺紋連接（mm） | 法蘭連接（mm） | ||||||
| G螺紋 | L | H | L | H | D | 孔距 | n-d | ||||
| 20 | 鑄鐵 304不銹鋼 |
B06級：0-6 B16級：0.3-16 |
5.0 | 3/4〃 | 85 | 130 | 96 | 170 | Φ95 | 75 | 4-Φ12 |
| 25 | 8.5 | 1〃 | 98 | 140 | 110 | 180 | Φ106 | 85 | 4-Φ12 | ||
| 32 | 15 | 1 1/4〃 | 120 | 150 | 128 | 200 | Φ125 | 100 | 4-Φ14 | ||
| 40 | 22 | 1 1/2〃 | 130 | 160 | 142 | 210 | Φ138 | 110 | 4-Φ16 | ||
| 50 | 35 | 2〃 | 150 | 180 | 158 | 230 | Φ155 | 125 | 4-Φ17 | ||
| 65 | B01級：0-1 B03級：0-3 B06級：0-6 B10級:1-10 |
48 | 200 | 290 | Φ176 | 145 | 4-Φ17 | ||||
| 80 | 75 | 220 | 320 | Φ190 | 160 | 4-Φ17 | |||||
| 100 | 115 | 260 | 350 | Φ210 | 180 | 8-Φ16 | |||||
| 150 | 鑄鐵 | 250 | 400 | 500 | Φ280 | 240 | 8-Φ22 | ||||
| 200 | 鑄鋼、不銹鋼 | B0.05級：0-0.05;(特制:0-6) | 420 | 495 | Φ340 | 295 | 12-Φ22 | ||||
| 250 | 660 | 620 | Φ405 | 355 | 12-Φ26 | ||||||
| 300 | 700 | Φ460 | 410 | 12-Φ26 | |||||||
 |

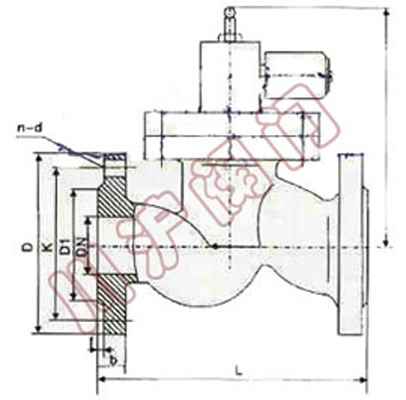

ZCRB電磁緊急切斷閥外形尺寸圖 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
