一、ZCS水用電磁閥 產品概述
上海川滬閥門有限公司生產的ZCS水用電磁閥適用于于水或液體等工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。 電源電壓有24V或者220V可選。 材質有黃銅和不銹鋼，連接方式主要有法蘭和內螺紋連接。 |
 |
ZCS水用電磁閥 |
二、ZCS水用電磁閥 結構特點
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
三、ZCS水用電磁閥 結構原理
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

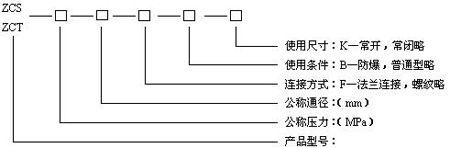

四、ZCS水用電磁閥 型號編制
五、ZCS水用電磁閥 主要參數
| 工作介質 | 水、粘度≤4°E油及其它非腐蝕性液體 | ||||||||||||||||
| 介質溫度°C | ≤60 | ||||||||||||||||
| 公稱壓力（Mpa） | 1.0 | ||||||||||||||||
| 工作壓差（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | ||||||||||||||
| 電源電壓 | AC200V，其余規格可作特殊訂貨（36V、12V、24V） | ||||||||||||||||
| 流量系數（Kv） | 按JB/T7352-94規定 | ||||||||||||||||
| 泄漏量（ml/min） | 按JB/T7352-94.F規定 | ||||||||||||||||
| 公稱通徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 功耗(VA) | 17 | 30 | |||||||||||||||
六、ZCS水用電磁閥 外形尺寸
| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | ||||||||
| 25 | 130 | 90 | 1 | 130 | 60 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
| 80 | 253 | 310 | 200 | 160 | 132 | 22 | 3 | 8-Φ18 | |||
| 100 | 260 | 350 | 220 | 180 | 156 | 24 | 3 | 8-Φ18 | |||
| 125 | 315 | 400 | 250 | 210 | 184 | 26 | 3 | 8-Φ18 | |||
| 150 | 350 | 480 | 285 | 240 | 211 | 26 | 3 | 8-Φ22 | |||
| 200 | 390 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | |||
 |

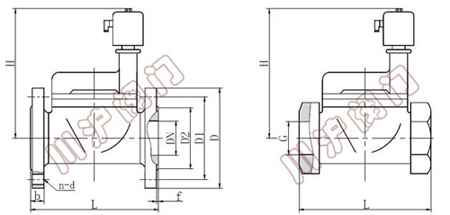

ZCS水用電磁閥外形尺寸圖 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
