一、ZCZG高溫電磁閥 產品概述
上海川滬閥門有限公司生產的ZCZG高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。 主要特點：耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃ 工作原理：電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉. |
 |
ZCZG高溫電磁閥 |

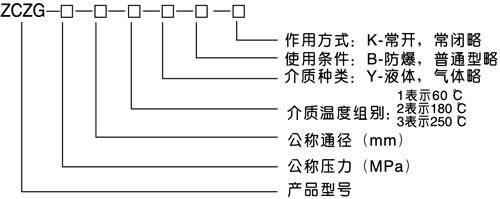

二、ZCZG高溫電磁閥 型號編制
三、ZCZG高溫電磁閥 主要技術參數
| 介質溫度°C | ZCZG | ≤250 | |||||||||
| ZCZH | ≤400 | ||||||||||
| 公稱壓力（MPa） | ZCZG | 2.5 | |||||||||
| ZCZH | 4.0 | ||||||||||
| 工作壓差（MPa） | ZCZG | 0～2.5 | |||||||||
| ZCZH | 0～4.0 | ||||||||||
| 公稱通徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 功耗（VA） | 170VA | 480VA | |||||||||
| 電源電壓 | AC220V，其余規格可作特殊訂貨36V、24V、12V | ||||||||||
| 額定流量（KV） | 按JB/T7352-94規定 | ||||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F規定 | ||||||||||
四、ZCZG高溫電磁閥 主要外形連接尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 160 | 298 | 90 | 60 | 41 | 14 | 2 | 4 -Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 14 | 2 | 4 -Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 16 | 2 | 4 -Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 16 | 2 | 4 -Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 18 | 2 | 4 -Φ14 |
| 40 | 160 | 460 | 150 | 110 | 85 | 18 | 3 | 4 -Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 20 | 3 | 4 -Φ18 |
| 65 | 340 | 433 | 180 | 145 | 120 | 22 | 3 | 8 -Φ18 |
| 80 | 380 | 433 | 200 | 160 | 135 | 22 | 3 | 8 -Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 24 | 3 | 8 -Φ22 |
 |

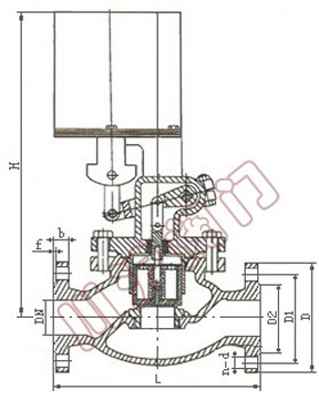

ZCZG高溫電磁閥外形尺寸圖 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
