一、ZQDF蒸汽電磁閥 產品概述
上海川滬閥門有限公司生產的ZQDF(Y)系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。 本系列電磁閥產品可廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、媒氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。 |
 |
ZQDF蒸汽電磁閥 |
二、ZQDF蒸汽電磁閥 結構特點
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
三、ZQDF蒸汽電磁閥 結構原理
本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
四、ZQDF蒸汽電磁閥 主要技術參數
| 型號參數 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y | ||||
| 公稱壓力（MPa） | 1.6 | |||||||||
| 工作壓差（MPa） | DN15-50 | 0～1.6 | ||||||||
| DN65-100 | 0.05～1.6 | |||||||||
| 介質種類 | 煤氣、 空氣等 | 飽和 蒸汽 | 過熱蒸汽或高溫氣體 | 水油 液體 | 熱水 | 高溫 水、油 | ||||
| 介質溫度℃（mm） | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 | ||||
| 使用電壓 | AC220V其余規格可作特殊訂貨 | |||||||||
| 使用壽命 | 按JB/T7352-92規定 | |||||||||
| 泄漏量（ml/min） | 按JB/T7352-92·F規定 | |||||||||
| 功耗（VA） | 50 | |||||||||
五、ZQDF蒸汽電磁閥 主要外形連接尺寸
| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 153 | 130 | 96 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8 -Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8 -Φ18 | |||
 |

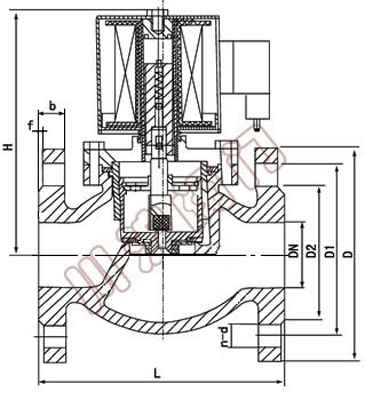

ZQDF蒸汽電磁閥外形尺寸圖 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
