一、電動襯氟球閥 產品概述
川滬公司生產的Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。電動襯氟球閥主要用于對銷售過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。
電動襯氟球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送。
電動襯氟球閥特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。 |
|
Q941F46電動襯氟球閥 |
二、電動襯氟球閥 主要技術參數
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公稱壓力(MPa) |
PN1.0、1.6MPa |
| 泄漏量 |
軟密封：零泄漏 |
| 閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
| 閥芯形式 |
“O”型球形閥芯 |
| 密封填料 |
聚四氟乙烯(PTFE) |
| 連接形式 |
法蘭 |
| 可調范圍 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 基本誤差 |
±1% |
| 死區 |
≤1% |
| 回差 |
≤1% |
| 適用溫度 |
密封面 |
| PTFE≤180℃ |
| 配置執行機構 |
可配PSQ、HQ、361RS、HR等系列角行程電動執行機構 |
| 控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
三、電動襯氟球閥 執行器技術參數
| 電源電壓 |
AC220/380V，50/60Hz |
| 輸出力矩 |
50N·M～2000N·M |
| 動作范圍 |
0～90° 0～360° |
| 動作時間 |
15秒/30秒/60秒 |
| 保護裝置 |
過熱保護 |
| 環境溫度 |
-30°～60° |
| 手動操作 |
同附帶手柄操作 |
| 限位 |
電氣、機械二重限位 |
| 防護等級 |
相當于IP-65 |
| 防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 |
可選裝開關或電位計 |
| 驅動電機 |
8W/E |
| 進線接口 |
PE1/2〞進線線鎖 |
| 控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
四、電動襯氟球閥 主要零件材料
| 零件名稱 |
材料 |
| 閥體、閥蓋 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
| 球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
| 閥桿 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
| 閥座密封圈 |
PTFE、碳素纖維＋PTFE |
| 密封填料 |
V型聚四氟乙烯填料 |
五、電動襯氟球閥 主要外形尺寸圖
|
|

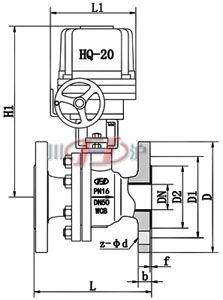

Q941F46電動襯氟球閥 配HQ執行器 |

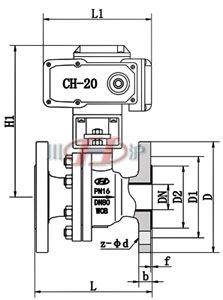

Q941F46電動襯氟球閥 配CHR執行器 |
六、電動襯氟球閥 主要連接尺寸表
| 公稱通徑 |
標準值 |
參考值 |
| DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
L1 |
H |
| PN1.6(MPa) |
| 15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
| 20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
| 25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
| 32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
| 40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
| 50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
| 65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
| 80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
| 100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
| 125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
| 150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
