一、鍛鋼止回閥 產品概述
|
上海川滬專業生產的H44Y鍛鋼止回閥，適用于高壓管路，用來防止介質倒流，損壞管道和泵，它是依靠介質本身流動而自動開、閉閥瓣，閥體及閥瓣的密封面采用不銹鋼堆焊，可以防止高壓介質的沖蝕而造成泄露。 |
二、鍛鋼止回閥 產品型號和圖片
 |
鍛鋼止回閥 |
三、鍛鋼止回閥 主要參數
| 序號 | Part Name | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304（L） | Type F316（L） | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
| 2 | 閥蓋 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
| 3 | 閥瓣 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
| 4 | 銘牌 | SS | |||
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
四、鍛鋼止回閥 外形尺寸圖
 |

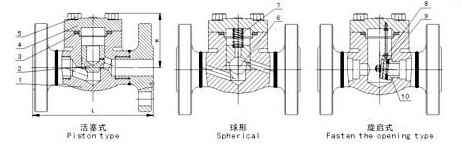

鍛鋼止回閥外形尺寸圖 |
五、鍛鋼止回閥 外形連接尺寸
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L（RF） L1（BW） |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb～300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
| 重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| BW | 1.70 | 190 | 2.10 | 5.12 | 5.50 | 1.89 | ||
| 300Lb | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
| 600LbRF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | ||
| BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
