調節閥系列
一、氣動活塞式切斷閥 產品概述
上海川滬閥門有限公司生產的ZSQP氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。 當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。 氣動活塞式切斷閥廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。 |
二、氣動活塞式切斷閥 產品型號和圖片
 |
氣動活塞式切斷閥 ZSQP |
三、氣動活塞式切斷閥 主要技術參數
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 額定行程 mm | 8 | 12 | 20 | 25 | |||||
| 氣缸直徑 mm | 75 | 100 | 150 | ||||||
| 允許泄 露量 |
硬密封 | 單座、雙座：1.2X10 -7 X 閥額定容量；套筒： 5X10 -6 X 閥額定容量 | |||||||
| 軟密封 | VI 級 | ||||||||
| 允許壓差MPa | ≤ 公稱壓力 | ||||||||
| 信號壓力KPa | 0 或 400 ～ 600 | ||||||||
| 閥蓋形式 | 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 閥芯形式 | 單座、套筒、雙座型閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | ||||||||
四、氣動活塞式切斷閥 外形尺寸圖
 |

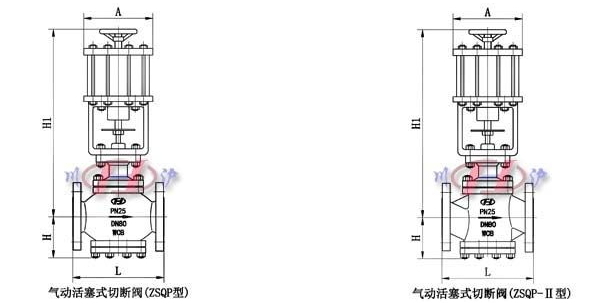

氣動活塞式切斷閥 外形尺寸圖 |
五、氣動活塞式切斷閥 外形連接尺寸
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
| 重量(kg) | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
六、氣動活塞式切斷閥 安裝注意事項
（1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3) 切斷閥安裝前，應先徹底清洗管道。
（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6） 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
