一、水封閘閥 產品概述
|
上海川滬閥門有限公司生產的水封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。啟閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣等優點。 |
二、水封閘閥 產品型號和圖片
 |

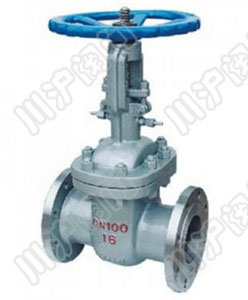

水封閘閥 DSZ44H |
三、水封閘閥 主要技術參數
殼體強度試驗 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|---|---|---|---|---|---|---|
密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
氣密封試驗 |
0.5～O.7 |
|||||
四、水封閘閥 外形尺寸圖
 |

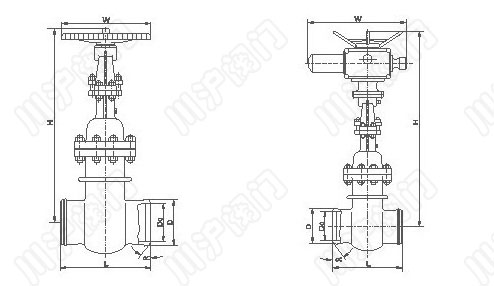

水封閘閥 外形尺寸圖 |
五、水封閘閥 外形連接尺寸
公稱通徑 |
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
||
|---|---|---|---|---|---|---|---|---|
D |
D1 |
D |
D1 |
|||||
50 |
250 |
37o30' |
334 |
250 |
58 |
50 |
64 |
4g |
65 |
270 |
37o30' |
439 |
250 |
75 |
65 |
82 |
67 |
80 |
280 |
37o30' |
495 |
300 |
91 |
79 |
95 |
77 |
100 |
300 |
37o30' |
575 |
350 |
11O |
97 |
117 |
101 |
125 |
325 |
37o30' |
587 |
350 |
136 |
121 |
144 |
126 |
150 |
350 |
37o30' |
607 |
350 |
163 |
146 |
172 |
158 |
200 |
400 |
37o30' |
740 |
400 |
223 |
202 |
223 |
202 |
250 |
450 |
37o30' |
863 |
400 |
278 |
254 |
278 |
254 |
300 |
500 |
37o30' |
990 |
400 |
330 |
305 |
330 |
305 |
350 |
550 |
37o30' |
1137 |
500 |
382 |
352 |
382 |
352 |
400 |
600 |
37o30' |
1523 |
500 |
432 |
399 |
432 |
39g |
450 |
650 |
37o30' |
1618 |
600 |
485 |
451 |
485 |
451 |
500 |
700 |
37o30' |
1657 |
600 |
535 |
501 |
535 |
499 |
600 |
800 |
37o30' |
1746 |
700 |
636 |
601 |
636 |
599 |
六、水封閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
