PZ75暗桿刀型閘閥
川滬首頁 >> 閘閥 >> PZ75暗桿刀型閘閥
一、PZ75 暗桿刀型閘閥 產品概述
|
上海川滬閥門有限公司生產的PZ75暗桿刀型閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。 此種刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構(見圖一)，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。 |
二、PZ75暗桿刀型閘閥 產品型號和圖片
 |

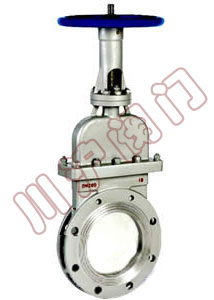

PZ75暗桿刀型閘閥 |
三、PZ75暗桿刀型閘閥 主要性能規范
| 公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
| 1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤100℃ ≤100℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
四、PZ75暗桿刀型閘閥 外形尺寸圖
 |

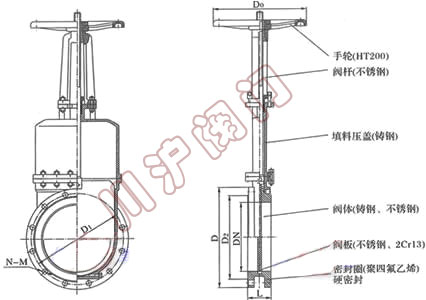

PZ75暗桿刀型閘閥 外形尺寸圖 |
五、PZ75暗桿刀型閘閥 外形連接尺寸
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
| 400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
| 450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
| 500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
| 600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
| 700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
| 800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
| 900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
| 1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
| 1200 | 254 | 1485 | 1390 | 1325 | 3450 | 32-M48 | 800 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
