一、不銹鋼內螺紋閘閥 產品概述
|
上海川滬閥門有限公司生產的不銹鋼內螺紋閘閥、Z15W閘閥、絲扣閘閥、內螺紋閘閥作用：閘閥只能作全開和全關功能，,不能作調節和節流 |

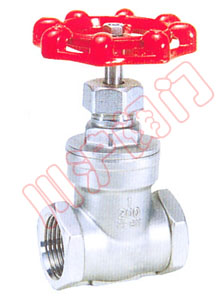

二、不銹鋼內螺紋閘閥 產品型號和圖片
 |
不銹鋼內螺紋閘閥 Z15W |
三、不銹鋼內螺紋閘閥 主要技術參數
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閘板 | 不銹鋼CF8M/CF8 |
| 3 | 閥桿 | 不銹鋼SS316/304 |
| 4 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推墊片 | 不銹鋼SS304 |
| 7 | 閥桿架 | 不銹鋼SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 螺母 | 不銹鋼SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
| 11 | 手輪 | 鋁合金 |
| 12 | 銘牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼SS304 |
| 14 | 手輪螺母 | 不銹鋼Ss304 |

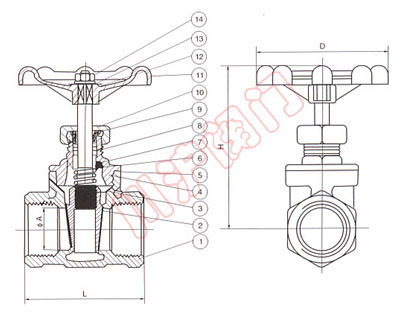

四、不銹鋼內螺紋閘閥 外形尺寸圖
 |
不銹鋼內螺紋閘閥 外形尺寸圖 |
五、不銹鋼內螺紋閘閥 外形連接尺寸
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
|---|---|---|---|---|---|---|
A |
15 |
20 |
25 |
32 |
40 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |
六、不銹鋼內螺紋閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
