一、真空隔離閘閥 產品概述
|
上海川滬閥門有限公司生產的真空隔離閘閥，NKZ41H/NKZ941H真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該真空隔離閘閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。 |
二、真空隔離閘閥 產品型號和圖片
 |
真空隔離閘閥 NKZ41H |
三、真空隔離閘閥 主要技術參數
| 公稱壓力 | 試驗壓力 | ||
|---|---|---|---|
| 殼體強度試驗 | 上密封試驗 | 密封試驗 | |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.0 | 4.4 | 4.4 |
| 6.4 | 9.6 | 70 | 7.0 |
| 10.0 | 150 | 11.0 | 11.0 |
四、真空隔離閘閥 外形尺寸圖
 |

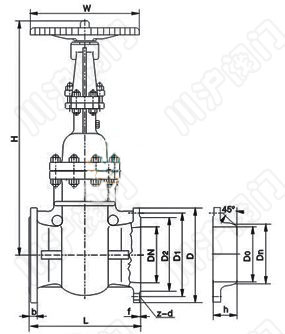

真空隔離閘閥 外形尺寸圖 |
五、真空隔離閘閥 外形連接尺寸
| 公稱通徑 DN/mm |
公稱壓力 PN/MPa |
主要外形尺寸和連接尺寸/mm | 重量 kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D | D1 | D2 | b | f | z-d | Do | |||
| 50 | 1.6 | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 |
| 65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | |
| 80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 8-18 | 300 | 58 | |
| 100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 75 | |
| 125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 110 | |
| 150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-23 | 350 | 150 | |
| 200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 12-23 | 400 | 223 | |
| 250 | 450 | 890 | 405 | 355 | 320 | 30 | 3 | 12-25 | 450 | 326 | |
| 300 | 500 | 1070 | 460 | 41O | 375 | 30 | 3 | 12-25 | 550 | 432 | |
| 350 | 550 | 1320 | 520 | 470 | 435 | 34 | 4 | 16-25 | 600 | 572 | |
| 400 | 600 | 1450 | 580 | 525 | 485 | 36 | 4 | 16-30 | 650 | 740 | |
| 450 | 650 | 1560 | 640 | 585 | 545 | 40 | 4 | 20-30 | 700 | 955 | |
| 500 | 700 | 1720 | 705 | 650 | 608 | 44 | 4 | 20-34 | 750 | 1195 | |
| 600 | 800 | 1880 | 840 | 770 | 718 | 48 | 5 | 20-41 | 800 | 1455 | |
| 700 | 900 | 2085 | g1O | 840 | 788 | 50 | 5 | 24-41 | 850 | 211O | |
| 800 | 1OOO | 2590 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 950 | 2630 | |
| 50 | 25 | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 4-18 | 250 | 30 |
| 65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 8-18 | 250 | 43 | |
| 80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 8-18 | 300 | 60 | |
| 1OO | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 8-23 | 300 | 79 | |
| 125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 8-25 | 350 | 114 | |
| 150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 8-25 | 350 | 157 | |
| 200 | 400 | 820 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 | 243 | |
| 250 | 450 | 890 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 | 345 | |
| 300 | 500 | 1070 | 483 | 430 | 390 | 40 | 4 | 16-30 | 550 | 455 | |
| 350 | 550 | 1320 | 550 | 490 | 448 | 44 | 4 | 16-34 | 650 | 615 | |
| 400 | 1450 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 | 794 | ||
| 450 | 650 | 1560 | 660 | 600 | 555 | 50 | 4 | 20-34 | 750 | 1018 | |
| 500 | 700 | 1720 | 730 | 660 | 61O | 52 | 4 | 20-41 | 800 | 1250 | |
| 600 | 800 | 1880 | 840 | 770 | 718 | 56 | 5 | 20-41 | 850 | 1528 | |
| 700 | 900 | 2085 | 955 | 875 | 815 | 60 | 5 | 24-48 | 900 | 2265 | |
| 800 | 1000 | 2590 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 1000 | 2847 | |
六、真空隔離閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
